Технические характеристики

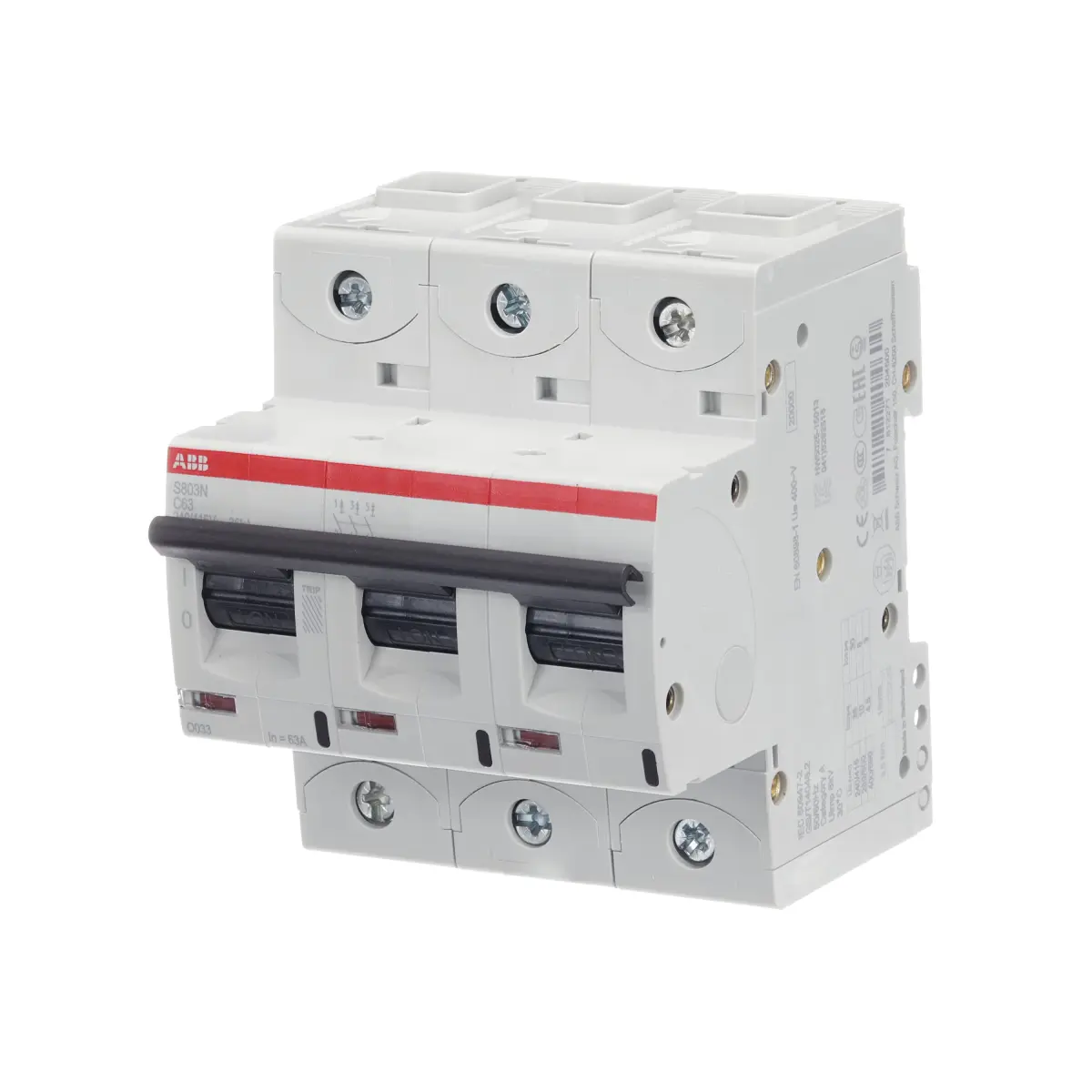

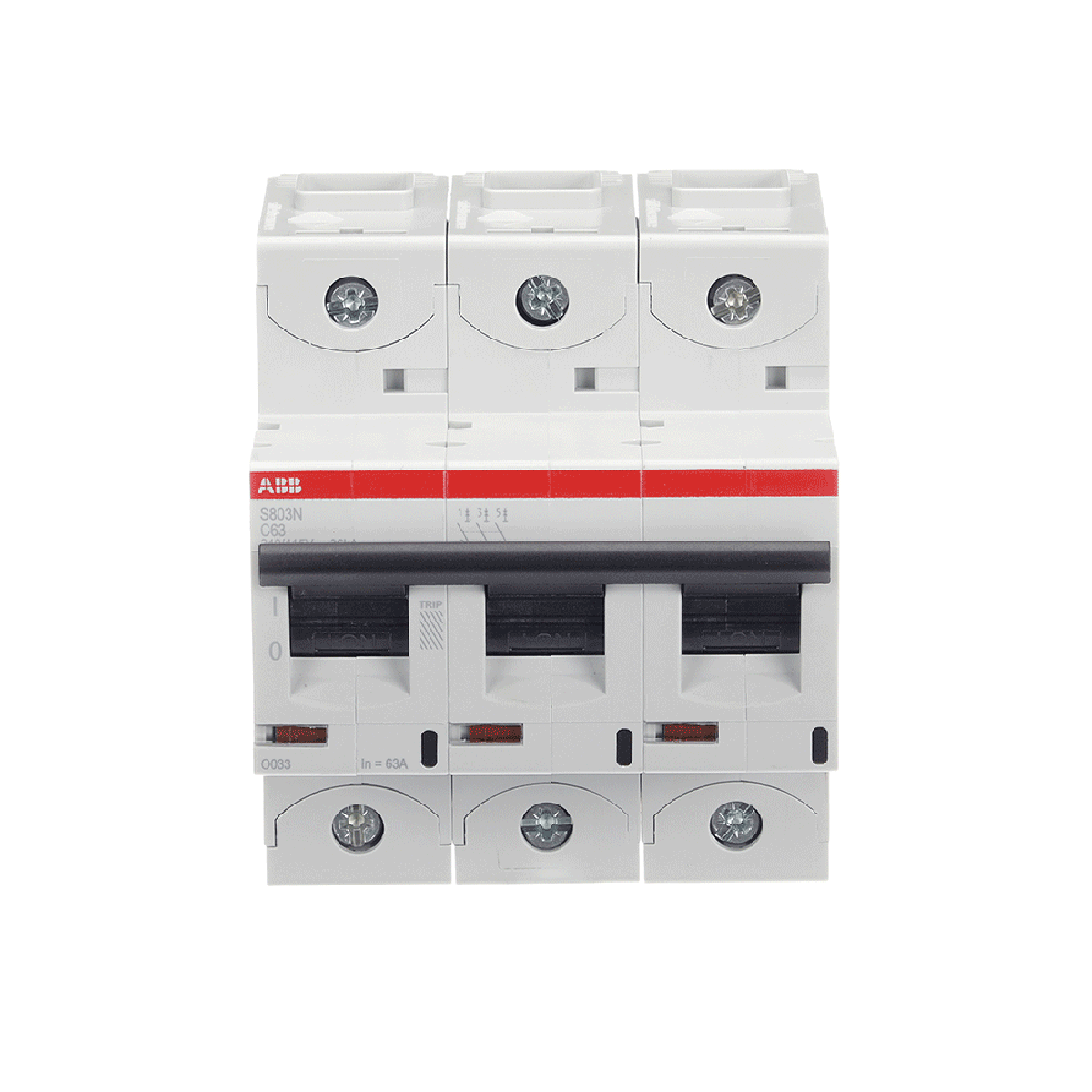

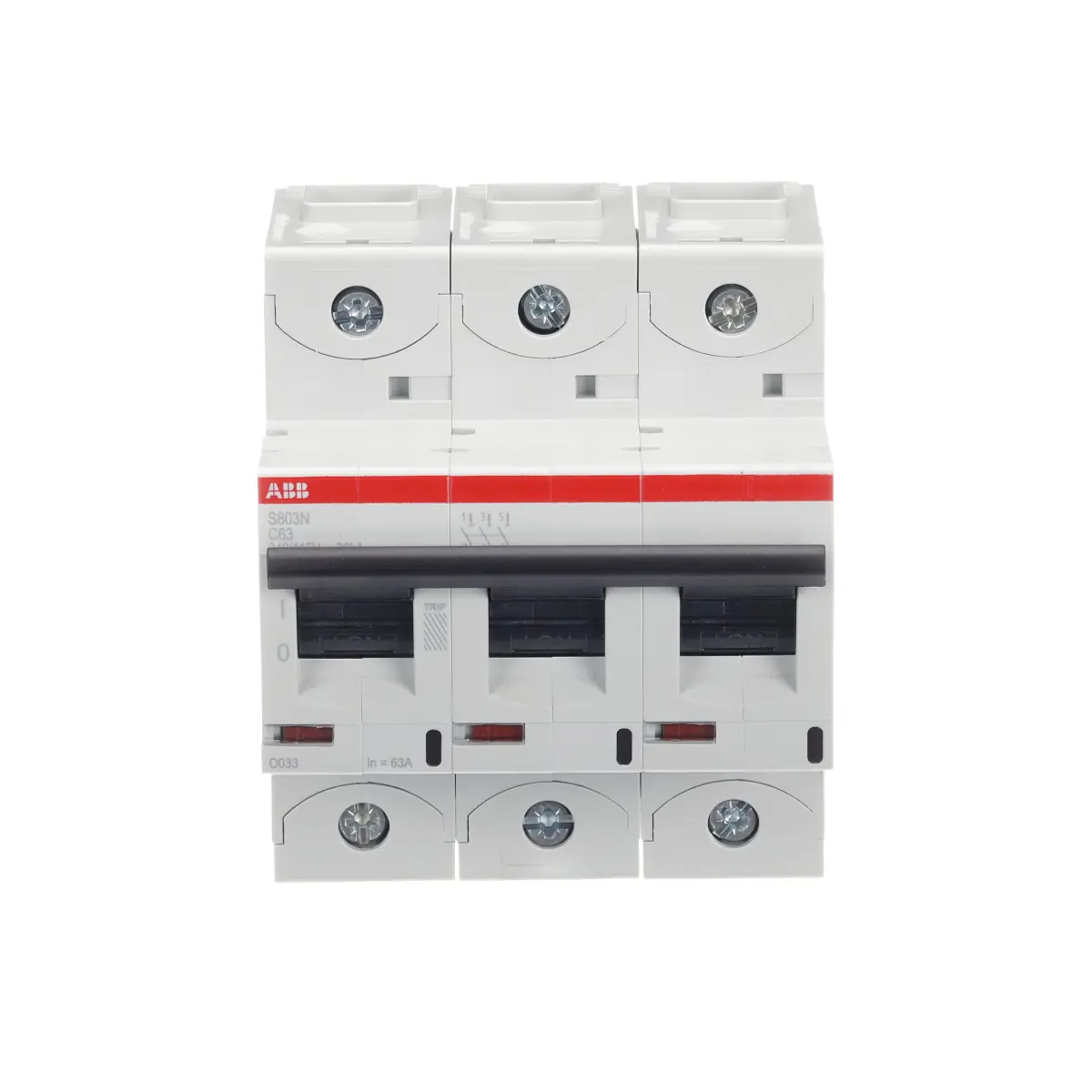

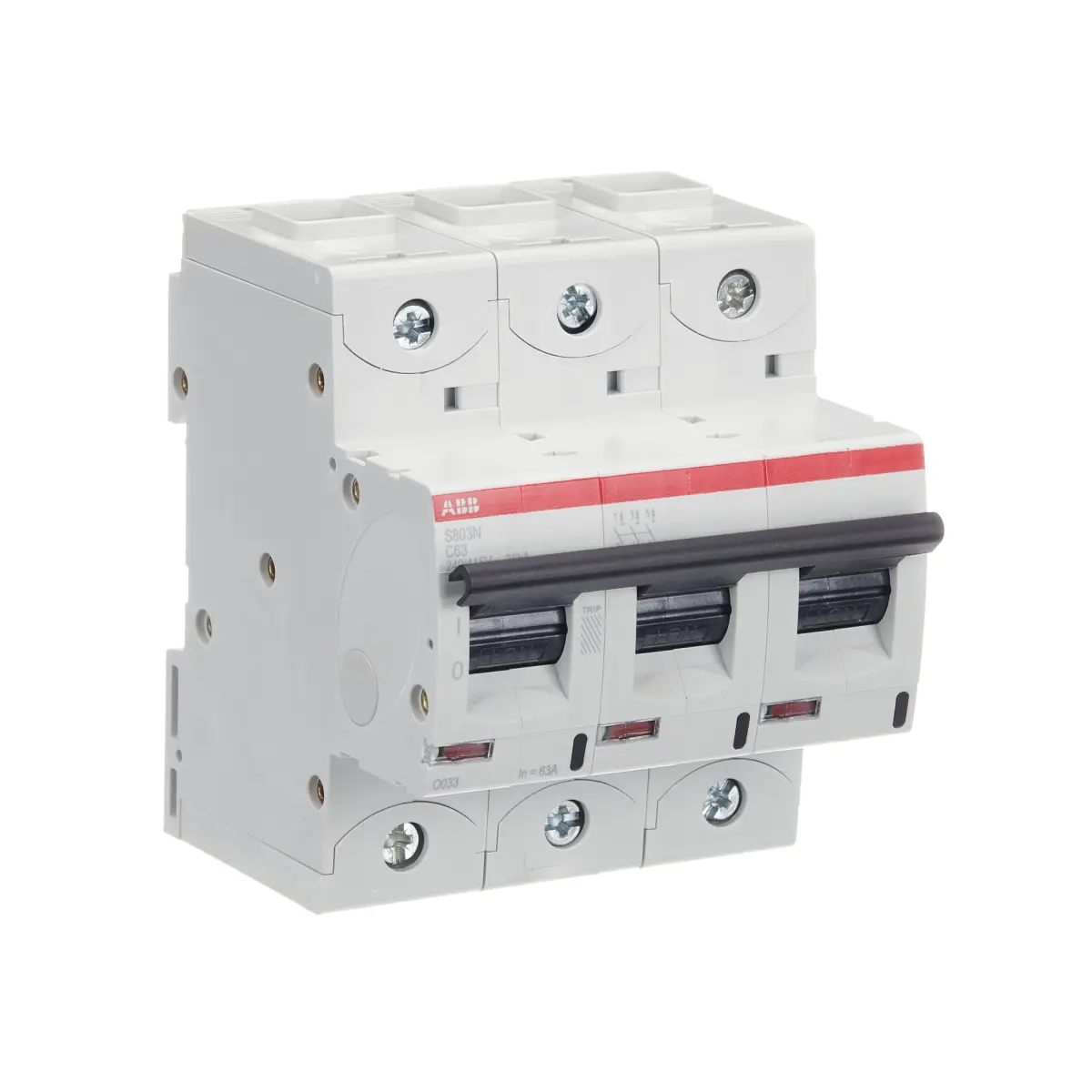

Автоматический выключатель ABB S803N - 3P - 63A - C - 36kA - 3M - 400В

S803N C63

<p>
	Страна производитель: Германия</p>


Модульное оборудование ABB

Автоматические выключатели

Все автоматические выключатели ABB

Автоматические выключатели авв

Автоматические выключатели ABB

<hr />
<h2 id="s200-sh200l">
	Автоматы ABB серий S200 и SH200L</h2>
<p>
	<strong>Автоматы серии S200</strong> относятся к профессиональному сегменту выключателей ABB. Широкий модельный ряд включает в себя устройства, подходящие и для бытовых электроустановок, и для коммерческих, и для сложных промышленных систем. Они имеют удобные двойные зажимы, позволяющие одновременно подсоединять по два проводника, как снизу, так и сверху. Есть возможность подключения дополнительных аксессуаров. Автоматы S200 поставляются в одно-, двух-, трех- и четырехполюсном исполнении, характеристики срабатывания &mdash; В, С, D, K и Z.</p>
<p>
	<strong>Автоматы SH200L</strong> &mdash; облегченная версия устройств серии S200, входящая в линейку Compact Home для жилых и небольших офисных помещений. Снижение стоимости этой серии достигнуто за счет уменьшения номинальной коммутационной способности и сокращения модельного ряда. Не рекомендуется использовать в качестве вводных автоматов. Кроме того, отсутствует возможность подключения дополнительных сигнальных и управляющих устройств. Как и автоматы старшей серии, они поставляются в одно-, двух-, трех- и четырехполюсном исполнении, характеристика срабатывания &mdash; C.</p>
<div class="row-fluid">
	<div class="span7">
		<table class="table table-striped table-bordered" id="techInfo">
			<tbody>
				<tr>
					<th style="text-align:center;">
						Технические характеристики</th>
					<th style="text-align:center;">
						S200</th>
					<th style="text-align:center;">
						SH200L</th>
				</tr>
				<tr>
					<td style="text-align:left;">
						Номинальный ток</td>
					<td style="text-align:center;">
						0,5&ndash;63 А</td>
					<td style="text-align:center;">
						6&ndash;40 А</td>
				</tr>
				<tr>
					<td style="text-align:left;">
						Напряжение</td>
					<td colspan="2" style="text-align:center;">
						230/400 В</td>
				</tr>
				<tr>
					<td style="text-align:left;">
						Номинальная отключающая способность</td>
					<td style="text-align:center;">
						6, 10, 15 и 25 кА</td>
					<td style="text-align:center;">
						4,5 кА</td>
				</tr>
				<tr>
					<td style="text-align:left;">
						Сечение подключаемого кабеля</td>
					<td colspan="2" style="text-align:center;">
						до 25 мм<sup>2</sup></td>
				</tr>
			</tbody>
		</table>
	</div>
	<div class="span5 alert alert-success">
		<p>
			Все автоматические выключатели <strong>поставляются по официальным каналам</strong> с заводов в Германии. Приобретая автоматы ABB в нашем магазине, <strong>Вы можете быть уверены в высоком качестве</strong> поставляемого товара.</p>
		<p>
			Для получения подробной информации о линейке автоматов <a href="/download.html">скачайте официальный каталог ABB</a>.</p>
	</div>
</div>
<div id="howitworks">
	<h2>
		Устройство автоматического выключателя</h2>
	<img alt="Устройство автоматического выключателя" src="/i/Stroenie-AV.jpg" style="float:left;margin-right:60px;" />
	<p>
		<strong>1. Рычажок. </strong> Производит включение и выключение подачи тока на клеммы.</p>
	<p>
		<strong>2. Винтовые клеммы.</strong> Необходимы для подвода и закрепления контактов, подводимых к автомату.</p>
	<p>
		<strong>3. Подвижный контакт.</strong> Подпружинен, необходим для быстрого расцепления контактов.</p>
	<p>
		<strong>4. Неподвижный контакт.</strong> Осуществляет коммутацию цепи с подвижным контактом.</p>
	<p>
		<strong>5. Биметаллическая пластина.</strong> При превышении допустимого значения пластина нагревается, изгибается и приводит в действие механизм расцепления.</p>
	<p>
		<strong>6. Регулировочный винт.</strong> Служит для настройки тока срабатывания.</p>
	<p>
		<strong>7. Соленоид.</strong> Подвижный сердечник, который также приводит в действие механизм расцепления.</p>
	<p>
		<strong>8. Дугогасительная решетка.</strong> Предотвращает возникновение электрической дуги при расцеплении контактов.</p>
	<p>
		<strong>9. Защелка.</strong> Фиксирует корпус на DIN-рейке.</p>
</div>


<div class="row-fluid">
	<div class="span2">
		<div class="carousel slide" data-pause="remove" id="myCarouselCeliane">
			<ol class="carousel-indicators">
				<li class="active" data-slide-to="0" data-target="#myCarousel">
					&nbsp;</li>
				<li data-slide-to="1" data-target="#myCarousel">
					&nbsp;</li>
				<li data-slide-to="2" data-target="#myCarousel">
					&nbsp;</li>
			</ol>
			<div class="carousel-inner">
				<div class="item active">
					<img alt="" class="img-rounded" src="/i/automat_1.jpg" /></div>
				<div class="item">
					<img alt="" class="img-rounded" src="/i/automat_2.jpg" /></div>
				<div class="item">
					<img alt="" class="img-rounded" src="/i/automat_3.jpg" /></div>
			</div>
			<div style="position:absolute;bottom:10px;right:10px;">
				<a data-slide="prev" href="#myCarouselCeliane"><img alt="" src="/i/left_a.png" /></a> <a data-slide="next" href="#myCarouselCeliane"><img alt="" src="/i/right_a.png" style="margin-left: 10px" /></a></div>
		</div>
	</div>
	<div class="span7">
		<div class="thumbnail" style="padding: 5px 15px;">
			<p class="cat-lead">
				Автоматические выключатели &mdash; неотъемлемая часть электрического снабжения в любом доме.</p>
			<p>
				Скачки напряжения могут мгновенно испортить всю вашу технику, подключенную к сети, в то время как автомат отключает подачу напряжения при аномальных условиях (таких как короткое замыкание).</p>
			<p>
				Автоматы ABB выделяются на рынке своей невероятной надежностью (все автоматические выключатели сделаны в Германии!), выгодной ценой и огромной линейкой товаров. На нашем сайте вы сможете подобрать себе автомат, исходя из количества его фаз, номинального тока и класса срабатывания, а также по сериям и по назначению: бытовому и техническому.</p>
			<p>
				<img alt="i" src="/i/info-icon-cyan.png" style="margin-right:10px;float:left;" />Интересуетесь, <a href="#s200-sh200l">чем различаются автоматы S200 и SH200L? Вот ответ!</a><br />
				Узнайте, <a href="#howitworks">как устроен автоматический выключатель.</a></p>
